  • JRGZ-24AH/DC48V壁挂电源
  • 日期:2022.07.22    浏览:1926次
  • JRGZ-24AH/DC48V概述 壁挂直流电源适合小型开关站、小型用户变电站及小型10KV变电站系统。JRGZ-24AH/DC48V采用一体化设计思想,由整流模块、监控模块、降压单元、配电单元和电池安装箱构成。主要为直流操作机构的开关分、合闸,保护、控制回路,事故跳闸,应急照明等提供直流电源。具有电池智能管理、系统参数设置、直流参数检测、系统故障声光告警、控母自动稳压等功能。壁挂直流电源系统采用模块化结构,可根据用户要求灵活配置,最多3个模块。电流容量为:17AH、24AH、30AH、38AH、40AH可选,输出直流电压为:110V、220V、48V可选。

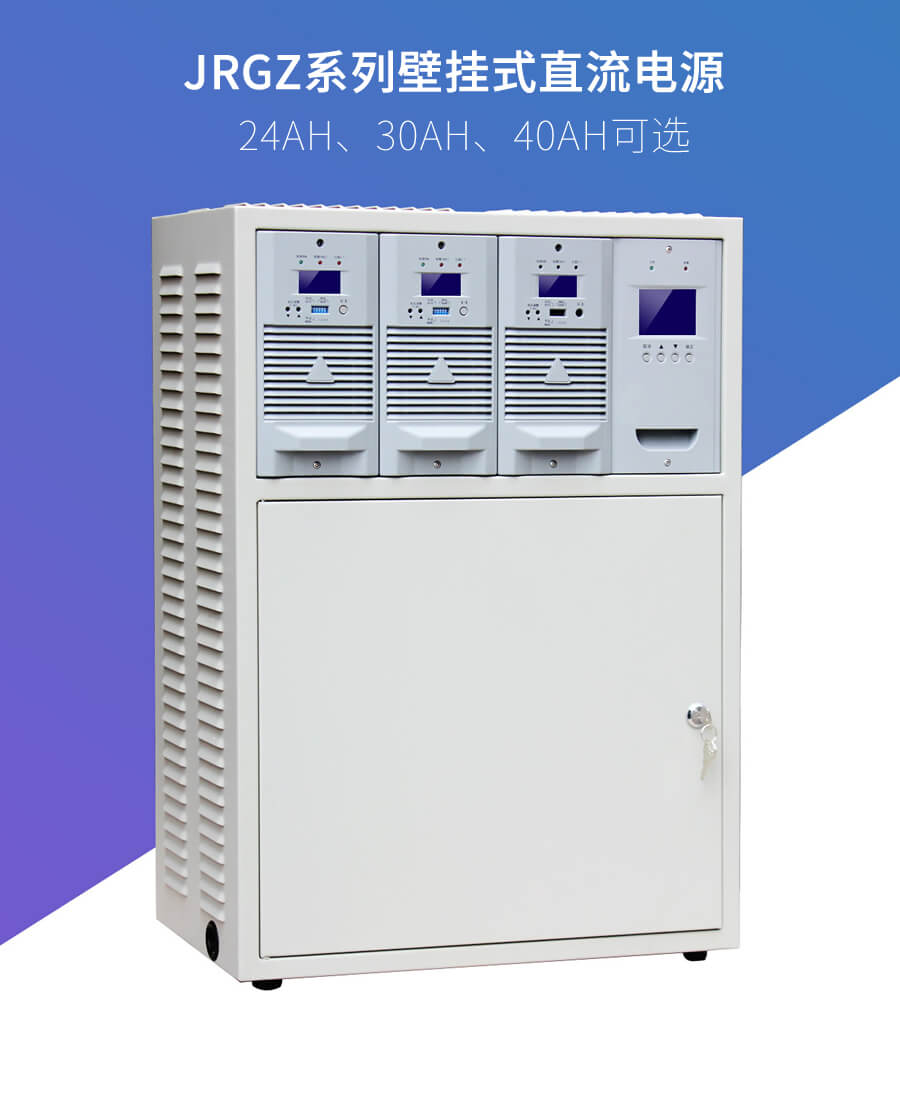

    JRGZ-24AH/DC48V壁挂直流电源

    JRGZ-24AH/DC48V主要功能 输出限流保护
    限定输出电流为额定输出电流的X1.05倍,超负荷模块自动调低输出电压以保护模块。
    过流保护
    电流超过器件承受电流,关闭功率器件,达到保护功率器件的目的。过流保护可自动恢复。
    过压保护
    内置过压保护电路,出现过压后模块自动锁死,模块故障指示灯亮,故障模块自动退出工作,不影响整个系统正常运行。
    短路保护
    JRGZ-24AH/DC48V采用回缩下垂限流技术,输出短路瞬间降电压至零,限制短路电流小于额定输出电流15%。
    接线保护
    交直流输入输出及母线开关上下电无顺序要求,让您操作便捷。
    缺相保护
    JRGZ-24AH/DC48V的交流配电单元具有缺相保护功能,防止造成模块损坏。
    过温保护
    模块检测散热器温度超过85℃时自动关机保护,温度降低到75℃时模块自动启动。
    模块并联保护
    模块内部有并联保护电路,故障时模块自动退出系统,不影响其它模块正常工作。

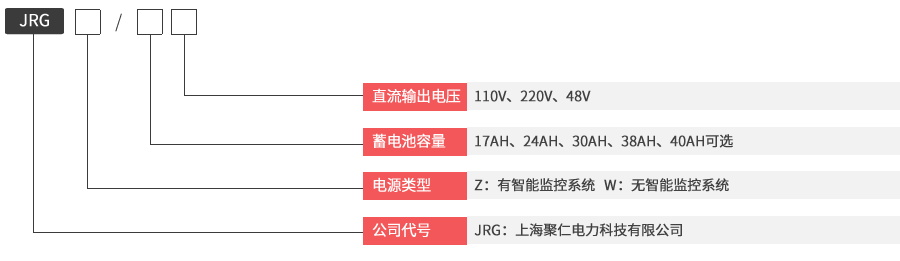

    壁挂直流电源的型号及含义 JRGZ-24AH/DC48V壁挂直流电源

    JRGZ-24AH/DC48V主要技术要求 交流输入电压:220V±20%
    电流容量:24AH
    电网频率:50Hz±10%
    功率因数:≥0.85
    输出电压范围:180V-280V连续可调
    输出限流:0.2A-2.5A(单模块)
    稳压精度:≤±0.5%
    稳流精度:≤±0.5%
    纹波系数:≤±0.1%
    均流度:≤5%
    效率:≥94%
    输出过压保护:280V±2V
    绝缘电阻:≥10M
    绝缘强度:输出对地、输入对地、输入对输出施加2KVAC,时间1min无飞弧无闪络。
    相对湿度:≤90%
    环境温度:-15℃~45℃
    可闻噪音:≤50dB
