  • ZJ3-3B快速中间继电器
  • 文章类别:ZJ3-B型快速中间继电器
  • 文章概述
  • 产品型号:ZJ3-3B
    产品类型:快速中间继电器
    保持形式:2个电流
    额定电压:24V、48V、110V、220V可选
    触点形式:4常开
  • 产品分类

    询价留言

    ZJ3-3B概述
    ZJ3-3B继电器属于快速中间继电器,用于电力系统二次回路继电保护和自动控制线路中,作为增加保护和控制回路的触点数量和触点容量。常见的型号有:ZJ3-1B、ZJ3-2B、ZJ3-3B、ZJ3-4B、ZJ3-5B等。额定电压为12V、24V、48V、110V、220V可选。
    动作原理
    ZJ3-3B为电磁式快速动作中间继电器,线圈固定在"Π"型的导磁体上,电磁铁与衔铁由轴连接在架板上,衔铁上的触点支架带动触点使触点接通或断开。
    ZJ3-3B技术参数
    ●触点形式见下表

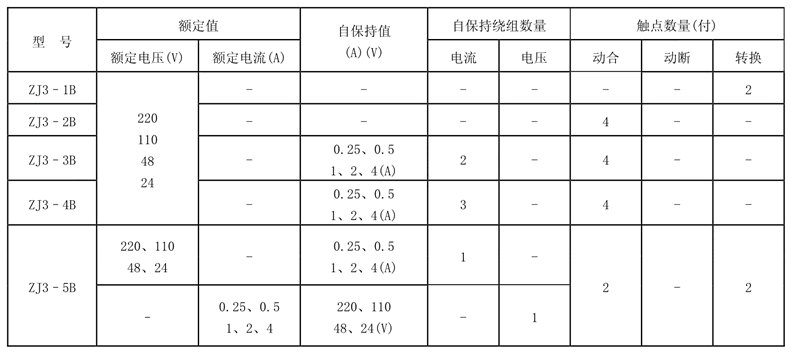

    ZJ3-3B触点形式表
    ●额定电压:24V、48V、110V、220V。
    ●电压动作值:动作电压为50%~70%。
    ●电流动作值:电流为不大于80%额定电流。
    ●电压保持值:保持电压不大于70%额定保持值。
    ●电流保持值:保持电流不大于80%额定保持值。
    ●返回值:ZJ3-3B中间继电器的返回值不小于额定值5%。
    ●动作时间:工作绕组的激励量为额定值时,其动作时间不大于7ms。
    ●线圈温升:当周围环境温度为40℃时,其电压绕组应能长期承受110%额定电压,线圈温升不超过65℃。
    ●介质强度:继电器所有电路与外露非带电金属部分之间以及在电气上无联系的各电路之间的介质强度应能承受50Hz,2000V,1min的试验,无击穿或闪络现象。
    ●触点断开容量:在直流有感(τ=5ms)回路,U≤250V,I≤2A为50W;在交流(cosφ=0.4)回路,U≤250V,I≤2A为250VA。
    ●功率消耗:不大于5W。
    ●触点长期允许接通电流:5A。
    ●电寿命:5×104次。
    ●机械寿命:2.5×104次。
    ZJ3-3B端子接线图

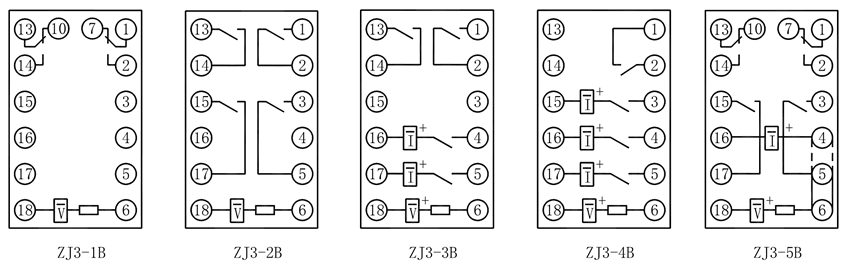

    ZJ3-3B内部接线图
    调试方法
    1、动静触点的间隙不应小于1mm,触点的超行程为0.2mm~0.3mm。
    2、铁心与衔铁转轴端底边之间的气隙不得超过0.1mm~0.15mm。
    3、调整继电器衔铁的限位螺钉改变触点间隙和动作时间及动作值,但不得使触点间隙小于1mm。
    4、ZJ3-3B中间继电器在工作过程中应定期检查是否符合技术要求,当触点熏黑烧焦进行清理时,可用小刀轻轻刮去,再用绸布擦净,不得用手触及或用砂纸及其它磨料清理。
    ZJ3-3B板前接线
    ZJ3-3B板前接线安装尺寸图
    ZJ3-3B板后接线
    ZJ3-3B板后接线安装尺寸图
