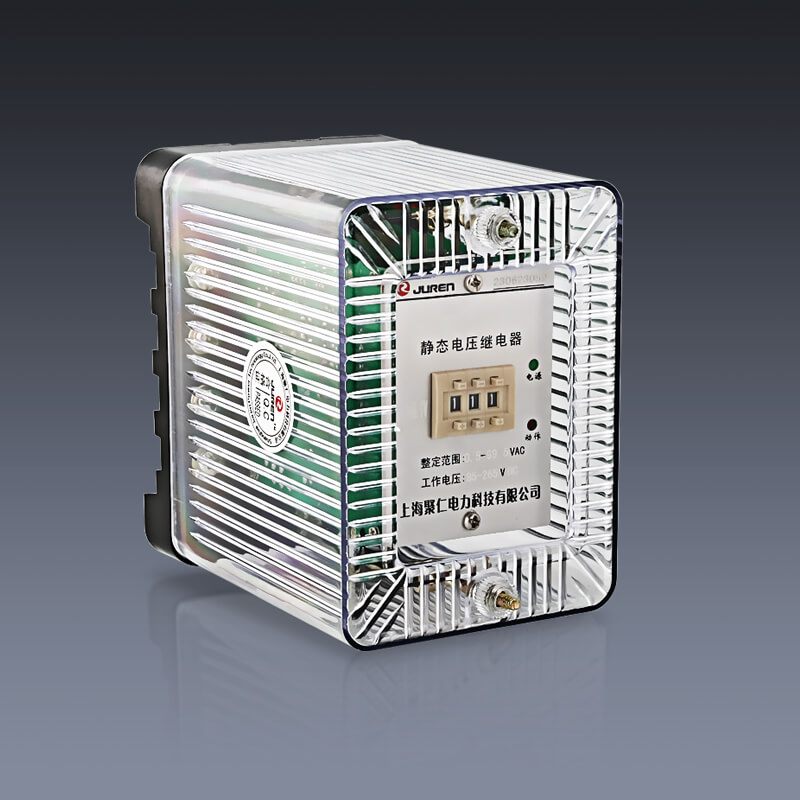

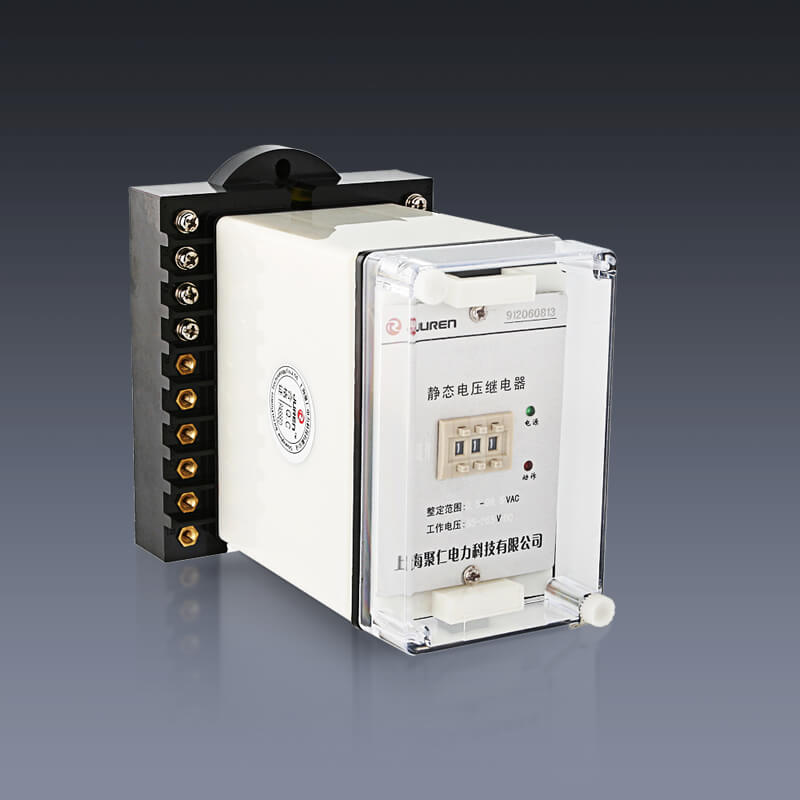

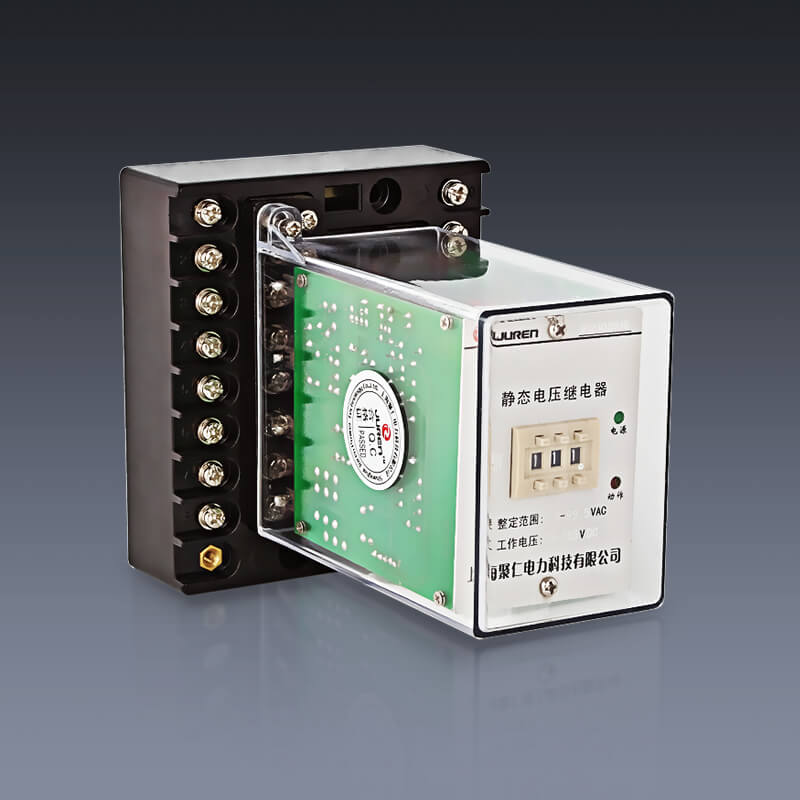

    RY-D概述
    RY系列静态导轨电压继电器(以下简称本继电器)用于发电机、变压器和输电线的电器保护装置中,作为过电压保护或低电压闭锁的启动原件。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽,且作为低压继电器使用无抖动现象,提供辅助电源后完全可以替代电磁型电压继电器。
    产品特点

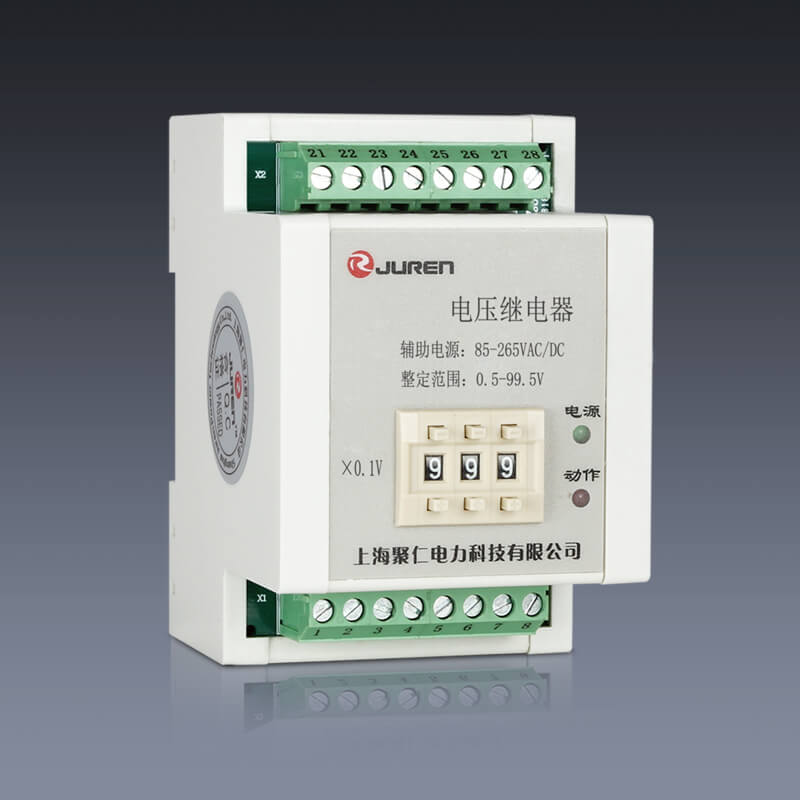

    RY-D静态导轨电压继电器则是根据市场发展需要自行研发了D(导轨安装式)型壳体,此种壳体体积小、外形美观、轻便,重量只有300-350g、可无限拼装,符合欧规标准。可直接安装在开关柜35mm导轨条上,极大的提高了安装密度,方便接线。

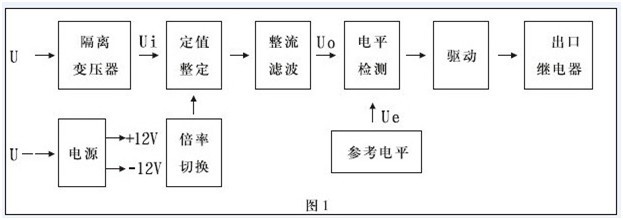

    原理说明

    本继电器为静态型继电器,采用进口集成电路构成;被测量的交流电压U~经隔离变压器降压后得到与被测电压成正比的电压Ui,经整定后进行整流,整流后脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo,在电平检测中Uo与直流参考电压Ue进行比较,若直流电压Uo低于参考电压,电平检测器输出正信号,驱动出口继电器,则本继电器处于动作状态。反之,不论是过电压继电器或是低电压继电器,若直流电压Uo高于参考Ue,电平检测器输出负信号,本继电器处于不动作状态。

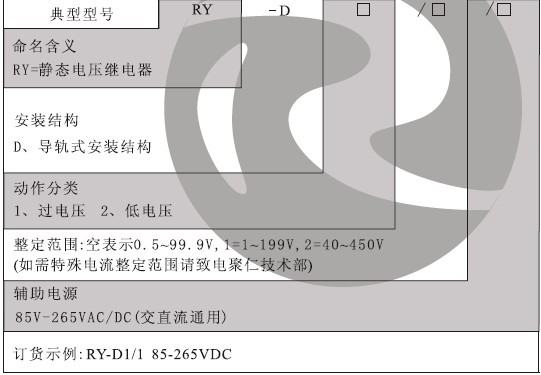

    继电器型号分类及其含义
    技术参数

    1、辅助电源:85V-265VDC/AC

    2、过载能力:交流回路允许长期接通1.2倍额定值

    3、电压整定范围:1-199V档,极差1V;40-450V,极差1V。

    4、整定误差
       a、 整定值在1V-440V范围内,整定平均误差的绝对值不大于3%,平均误差=(5次测量平均值-整定值)整定值×100%。
       b、 在基础条件下,同一整定值上测量的5次动作值的较大值和较小值应不大于的4%。
       c、 在-10℃~50℃的温度下,任一整定点误差的绝对值应不大于整定值的4%。
       d、 在辅助电压80~110%变化范围内,任一整定值整定误差的绝对值应不大于4%。

    5、动作时间
    a、过电压继电器:1.2倍整定值的动作时间不大于25ms;2倍整定值的动作时间不大于20ms.
    b、低电压继电器:0.5倍整定值的动作时间不大于20m.

    6、返回系数
    a、过电压继电器返回系数为0.85~0.95;
    b、低电压继电器返回系数为1.02~1.12;

    7、返回时间:不大于27ms

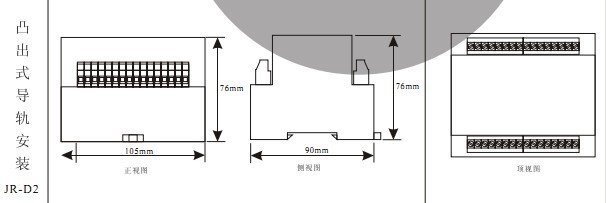

    外形及开孔尺寸
    RY-D外形及开孔尺寸
