  • LGY-110零序过电压继电器
  • 文章类别:电压继电器
  • 文章概述
  • 产品分类

    询价留言

    LGY-110应用
    LGY-110 型零序过电流继电器用作线路和电力设备的零序过电流保护。
    LGY-110型号
    LGY-110型号命名
    LGY-110工作原理及主要性能

    LGY-110工作原理及主要性能

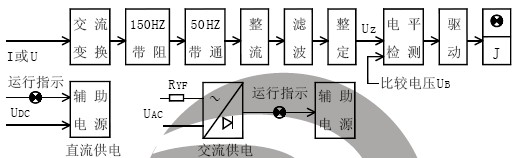

    交流电压或电流经交流变换器变换成本继电器所需要的交流电压;再经 150HZ 带阻滤波器和 50HZ带通滤波器滤去 50HZ 以外(主要为150HZ)的谐波;然后通过整流、滤波变成直流电压送入整定回路;整定回路靠改变运算放大器的放大倍数来改变整定值;整定回路的输出电压 UZ 再送入电平检测器与比较电压 UB 进行比较;然后通过驱动,作用于出口继电器 。以 AK-11 结构为例:在正常运行情况下 UZ<UB,继电器 J 不动作,动合触点 1-3、7-19 断开,动断触点 3-17、5-7 闭合;在故障情况下 UZ≥UB,继电器 J 动作,动合触点 1-3、7-19 闭合,动断触点 3-17、5-7 断开。4的失调电压、电流,是构成静态型继电器保护的较好器件。
    采用进口集成电路和元器件构成。具有原理、性能稳定、可靠性高、动作值精度高、离散值小、整定范围广、动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。保护整定值采用继电器面板上的拨轮开关整定,并标明整定计算公式,整定直观,方便。调试简单、方便,在现场无需调节。

    LGY-110技术参数

    4.1 环境基准条件
    环境温度:20±2℃
    相对湿度:45%~75%
    大气压力:86~106KPa
    4.2 正常使用条件
    环境温度:-10℃~+50℃
    环境相对湿度:不大于 90%
    大气压力:80~110KPa
    储存和运输过程中温度:-25℃~+70℃
    使用地点的海拔高度:不大于 2500 米
    使用环境的周围介质无爆炸危险;不含有腐蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。
    可靠的供电电源。
    4.3 额定参数
    额定交流电压:100V;100/ 3 V
    额定交流电流:5A;1A
    额定频率:50HZ
    辅助直流电源额定电压:220V;110V;48V
    辅助交流电源额定电压:380V;220V
    4.4 特性参数
    动作时间:不大于 35mS
    返回时间:不大于 35mS
    返回系数:不小于 0.9
    动作值刻度误差:不大于±3%
    动作值温度变差:不大于±1.5%/10℃
    三次谐波滤过比:大于 50

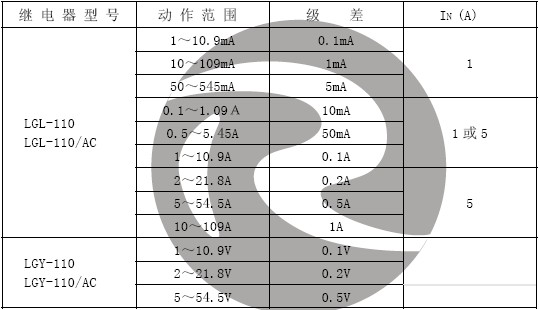

    动作值范围和级差:LGY-110动作值范围和级差

    4.5 辅助供电电源允许波动范围:0.8~1.15倍额定电压。
    4.6 较大功耗:
      交流电压回路:100V下每相不大于0.5VA
      交流电流回路:在5A下每相不大于0.5VA;在1A下每相不大于0.2VA。
      辅助电源:220VDC时不大于6W;220VAC时下不大于10VA(含外附电阻)。
    4.7 触点较大容量:直流250V以下τ=5ms的感性负载50W;允许电流5A。
    4.8 交流回路过载能力:
      交流电压回路:1.2倍额定电压下可连续工作
      交流电流回路:2倍额定电流下可连续工作
    10倍额定电流下可允许工作10S
    40倍额定电流下可允许工作1S
    4.9 绝缘电阻:符合能源部SD189-87《静态继电器保护及完全自动装置通用技术条件》。
    4.10 绝缘耐压:各引出端子对外壳锁紧螺钉能承受工频电压2000V,同组触点间能承受工频电压1000V,历时一分钟无击穿。
    4.11 抗干扰性能:符合国家GB6162-85《静态继电器及保护装置的电气干扰试验》标准。
    4.12 电气寿命:触点在额定负荷下为一万次。
    4.13 机械寿命:触点在空载状态下为三百万次。

    LGY-110继电器内部接线图及外形尺寸图

    5.1 结构型式代号:AK-11,AQ-11(AK-11嵌入式加底座为AQ-11),AP-11,JK-1/8,HK-1,外形尺寸、安装开孔尺寸参见结构图。
    5.2 辅助电源为直流供电

    LGY-110辅助电源为直流供电1LGY-110辅助电源为直流流供电2

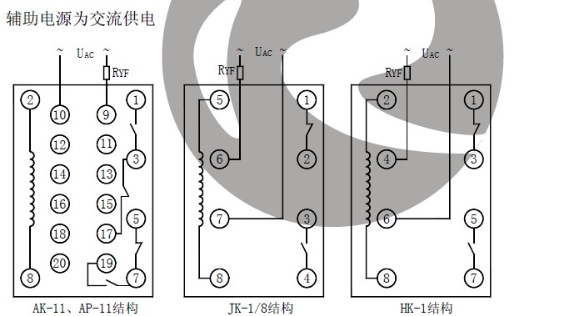

    辅助电源为交流供电。

     LGY-110辅助电源为交流供电1

    LGY-110使用
    6.1在使用继电器前应检查继电器在运输中和储藏过程中是否损坏,继电器螺丝紧固件应无松动。
    6.2接线应符合本产品第5条端子接线要求。
    6.3按继电器面板上的公式用拨轮开关进行动作值整定。
    *LGL-110、LGY-110/AC整定公式:I=K[□+0.1□+1]A
    K值视整定范围而定:
    如整定范围为1~10.9A时,K=1 I=[□+0.1□+1]A
    整定范围为5~54.5A时,K=5 I=5[□+0.1□+1]A
    *LGY-110、LGY-110/AC整定公式:U=K[□+0.1□+1]V
    K值视整定范围而定:
    如整定范围为2~21.8V时,K=2 U=2[□+0.1□+1]V
    整定范围为5~54.5V时,K=5 U=5[□+0.1□+1]V
    6.4单个继电器特性参数测试:
    按下图接线。在正常使用条件下测量继电器动作值、返回值。继电器动作值范围、级
    差、返回系数,动作值刻度误差应符合4.4条规定。
    LGY-110订货须知
    订货时请写明继电器型号、规格、数量、主要订货参数和特殊要求。
    主要订货参数:辅助电源供电方式及其额定电压、交流额定电流或交流额定电压、整定范围、结构型式代号。  LGY-110零序过电压继电器由上海富继电气有限公司提供,该企业负责LGY-110零序过电压继电器的真实性、准确性和合法性。商务路路通对此不承担任何保证责任。
