  • 动力混合型EPS
  • 文章类别:EPS应急电源
  • 文章概述
  •
  • 产品分类

    询价留言

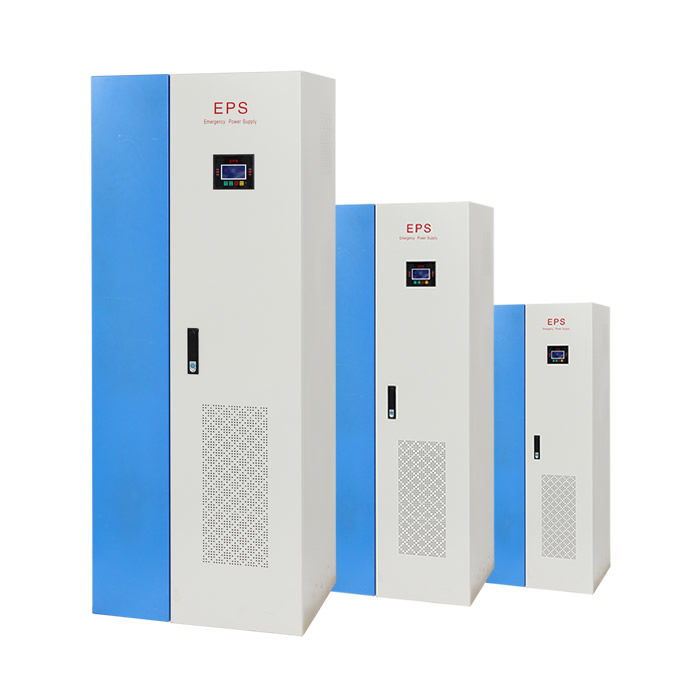

    产品概述
    动力型FEPS电源所带的负载往往是电机负载,逆变启动切换的瞬间峰值冲击电流一般为3-5倍,这是一般软启动设计不能解决的问题,这就要求动力型EPS电源必须具备变频启动功能来缓冲这种特殊的极大峰值电流冲击。采用现代电力电子变换技术及SPWM技术,采用智能模块、CPU集成控制,具有完善的保护功能,可靠性极强,维护简单方便,该产品为一级负载和特别重要负载用电设备及消防设施,消防应急照明等提供第二或第三电源后备电源。产品广泛应用于各类高层建筑内各种负载以及车载移动电站、人防通道、地下建筑内设施、医院、学校、商场及工业园等各种重要场所。
    产品特点

    采用16位微处理控制和SPWM技术,输出纯正弦波。

    采用日本三菱公司的智能功率模块组装。

    全自动高功率因素充电机。

    可安装静态开关式互投装置和互投时间设定功。

    具有消防联动,通过RS232/RS485通讯接口,可与上位机进行通讯,实现"四遥"功能。

    可带电动机负荷。

    中文液晶LCD显示与LED指示。

    单节蓄电池巡检与故障历史记录。

    三相电源可抗100%负载不平衡。

    输出短路保护、过载、过温保护。

    故障时,发出报警声且指示故障类型。

    节能,非应急供电时,基本不耗电。

    电池过压、过放电保护。

    自设定蓄电池定期自动维护功能和消防联动接口。

    能适应容性.感性.阻性负载,能承受电机启动时生产的瞬间冲击电流。

    产品优点

    设计简单,施工方便。

    综合造价低,节省投资。

    寿命长,主机寿命在20年以上。

    免维护电池,可循环使用300~500次。

    管理简单,自动瞬间切换,可无人值守。

    保护电压稳定,工作可靠,维护简单。

    与发电机组相比综合造价低、性价比好。

    工作原理

    当市电正常时,由市电经过互投装置给负载供电,同时充电器给备用电池进行智能充电。当市电断电,或超过正常电压的20%时,混合动力型应急电源由控制器提供逆变信号,启动逆变电源,同时互投装置将立即投切至逆变电源输出,继续提供正弦波交流电,当市电电压正常后,应急电源将自动恢复电网供电。其原理图如下所示:

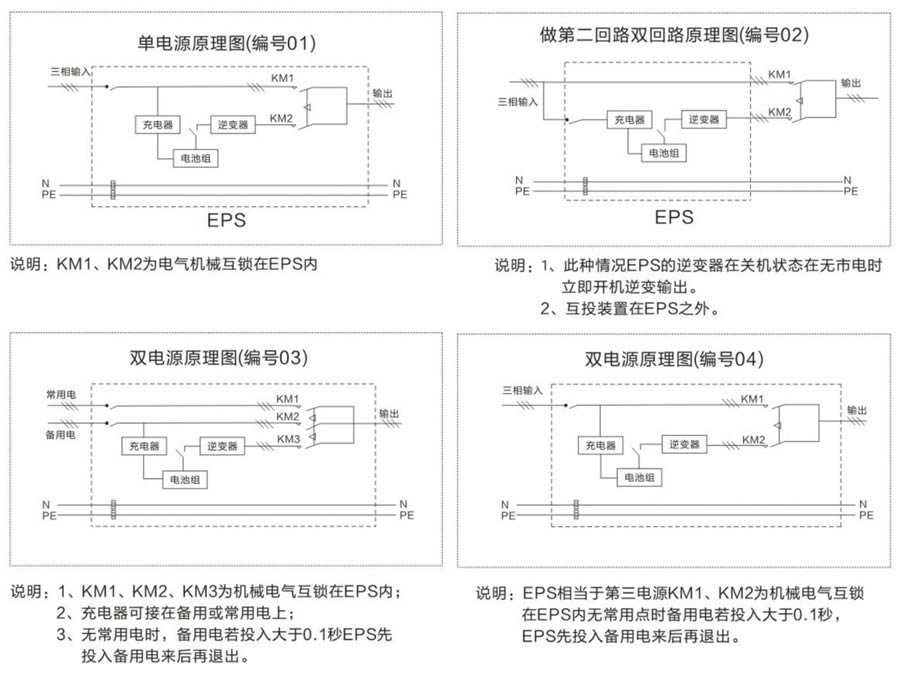

    动力混合型应急电源工作原理图

    技术参数表
    三相混合动力EPS消防电源技术参数表
    型号 FEPS-JR/S-2.2~500KW
    输入电压 380V±20% 输入频率 50HZ±5%
    输出电压 380V(连续可调) 输出波形 正弦波
    输出频率 50HZ ±0.5% 输出支路 1路(可扩展)
    输出支路类型 持续型、非持续型、消防联动型 电池指标 阀控制免维护
    电池标称电压 480VDC 转换时间 <5S(可定制≤2.5S/0.25S/0S)
    应急备用时间 90min(可按需配置) 显示功能 LCD/LED
    通讯接口 RS232/RS485,通讯协议:Modbus 满载效率 ≥95%
    供电效率 市电供电时≈100%,应急时≥90% 环境温度 -15℃~+40℃
    噪音 电网有电时,禁置无噪音; 逆变供电时≤55dB 相对湿度 0~90%,不结露
    海拔高度 2000米以下 适应负载 适用于电机负载
    |

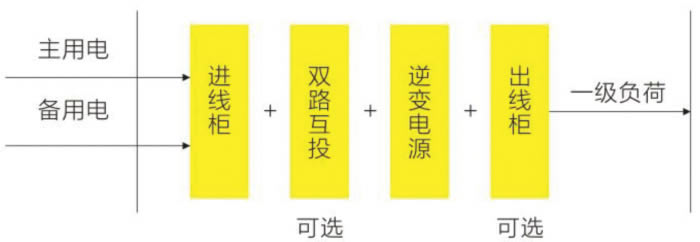

    供电方案运行图
    三相混合动力eps应急电源供电方案原理图
