JX-18C/2信号继电器

文章类别：JX-18型信号继电器

文章概述

产品型号：JX-18C/2
额定电压：48V、110V、220V（DC）
额定电流：10mA~2A

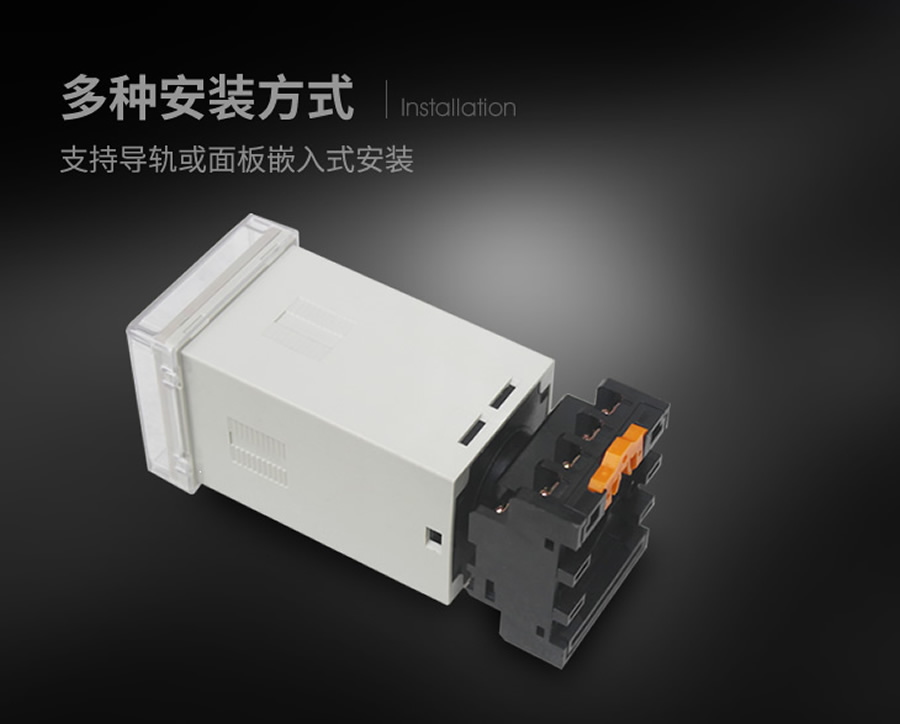

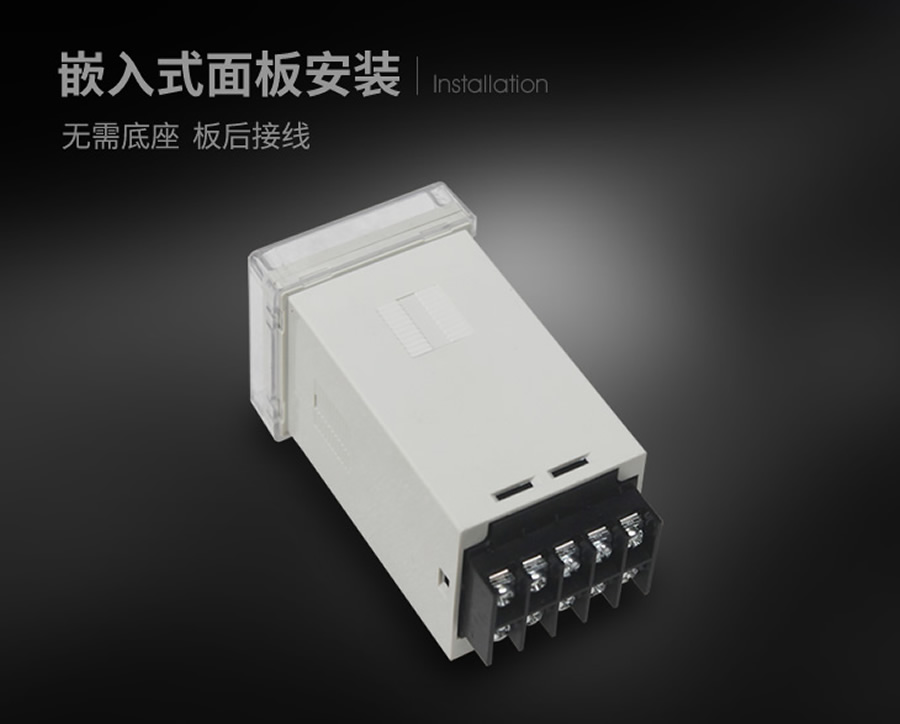

安装结构：导轨安装或嵌入式插拔

产品分类

询价留言

产品详情
产品分类
询价留言
相关文章

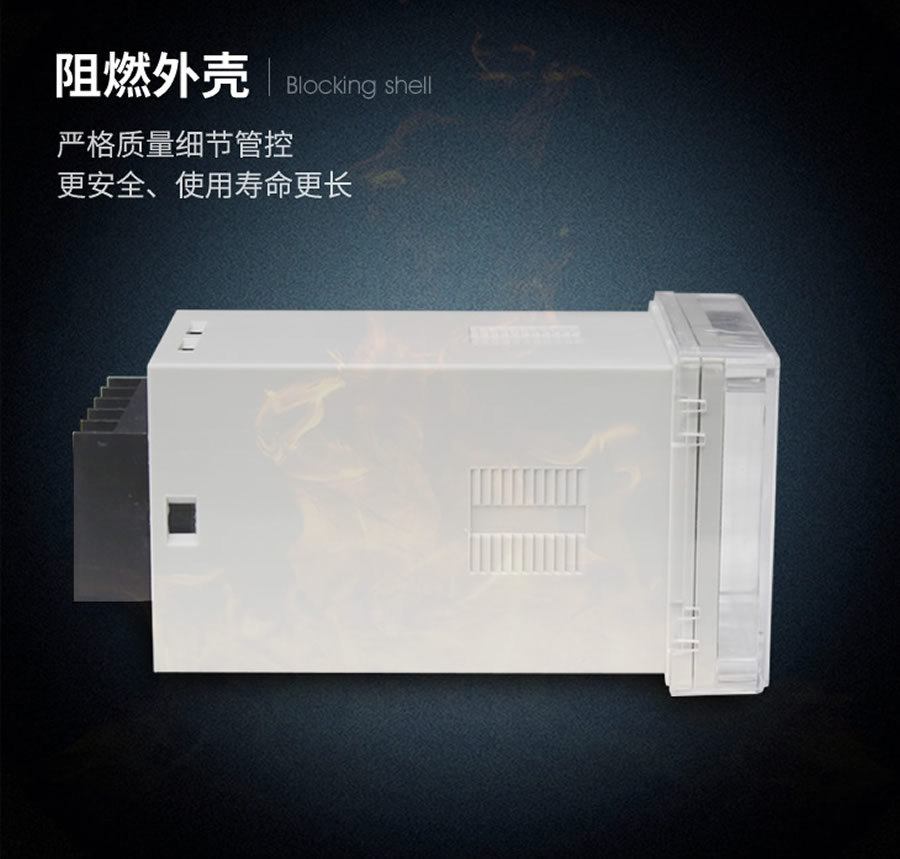

概述

JX-18C/2信号继电器适用于直流操作的继电保护和自动控制线路中，作为信号指示用，有多组动合保持触点，满足现场指示和遥信要求。JX-18C/2采用导轨安装结构，具有接线方便、多个拼接、整定精度高、动作准确等特点。

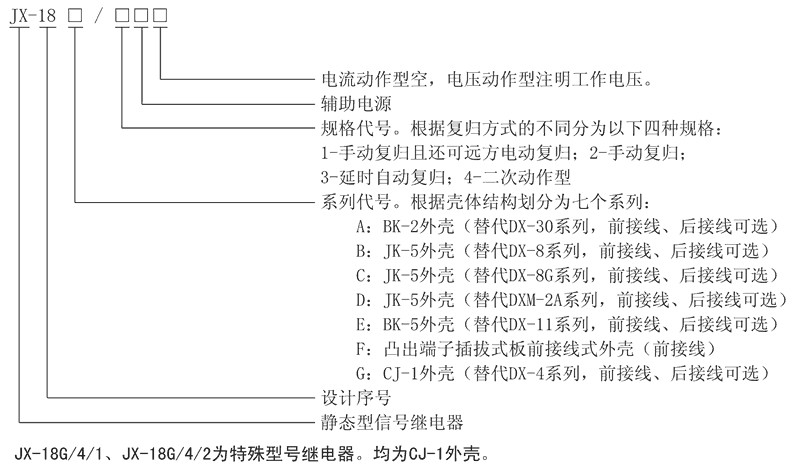

JX-18C/2型号及其含义

JX-18C/2主要特点

■动作速度快，能很好地与采用真空开关的跳合闸回路配合，准确反应动作信号。
■可满足当前建立无人值班室的要求，该信号继电器既能远方电动复归又能现场手动复归。
■带有多组动合触点，同时可满足现场信号指示及遥信等要求。
■采用进口磁保持小中间作为出口中，信号电器动作后即使直流消失也能保持动作状态。
■具有宽电流动作范围，从10mA~2A信号继电器均能准确动作，且动作后线圈内阻极低，用户在设计中可不必考虑。
■JX-18C/2具有延时自动复归功能规格的信号继电器，在发出5秒～10秒可调信号后，自动复归，省去了工作人员的操作。
■具有多种外壳形式及端子接线，可替代DX-30系列、DX-8系列、DX-8G系列、DXM-2A系列、DX-11系列、DX-11A系列等信号继电器。
■防振性强，并可任意安装。
■动作指示信号鲜明，寿命长。

JX-18C/2复归方式

型号	复归方式	电压额定值	电流额定值
JX-18A/1	手动复归或远方电动复归	DC24V、48V、110V、220V	10mA~2A通用范围
JX-18A/2	手动复归	DC24V、48V、110V、220V	10mA~2A通用范围
JX-18A/3	延时自动复归	DC24V、48V、110V、220V	10mA~2A通用范围
JX-18A/2A	手动复归	DC24V、48V、110V、220V	10mA~2A通用范围
JX-18A/2B	手动复归	DC24V、48V、110V、220V	10mA~2A通用范围
JX-18B/1	手动复归或远方电动复归	DC24V、48V、110V、220V	10mA~2A通用范围
JX-18B/2	手动复归	DC24V、48V、110V、220V	10mA~2A通用范围
JX-18B/3	延时自动复归	DC24V、48V、110V、220V	10mA~2A通用范围
JX-18C/1	手动复归或远方电动复归	DC24V、48V、110V、220V	10mA~2A通用范围
JX-18C/2	手动复归	DC24V、48V、110V、220V	10mA~2A通用范围
JX-18C/3	延时自动复归	DC24V、48V、110V、220V	10mA~2A通用范围
JX-18D/1	手动复归或远方电动复归	DC24V、48V、110V、220V	10mA~2A通用范围
JX-18D/3	延时自动复归	DC24V、48V、110V、220V	10mA~2A通用范围
JX-18E/1	手动复归或远方电动复归	DC24V、48V、110V、220V	10mA~2A通用范围
JX-18E/2	手动复归	DC24V、48V、110V、220V	10mA~2A通用范围
JX-18E/3	延时自动复归	DC24V、48V、110V、220V	10mA~2A通用范围

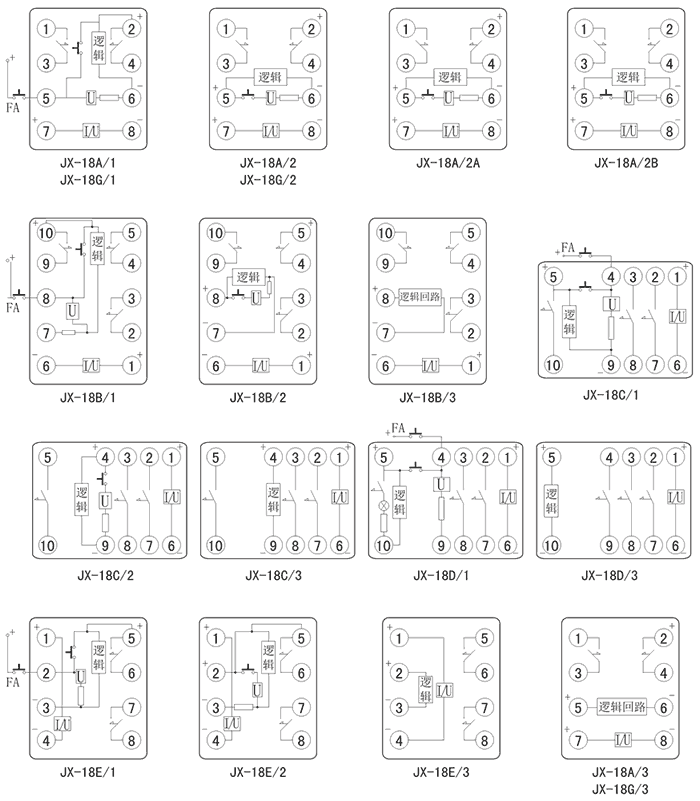

接线图

JX-18C/2技术参数

额定参数
启动方式	直流电压、直流电流
电压型启动值	DC12V、24V、48V、110V、220V可选
电流型启动值	10mA~2A通用范围
电压动作值	<70%额定电压
电流动作值	<90%额定电流
动作时间	≤20ms
电流型功耗	接通期间<3W
电压型功耗	接通期间<1W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
